Le choix d’un coffret commence par l’inventaire des circuits et des équipements nécessaires. La capacité du tableau doit tenir compte de l’encombrement réel des appareils et des évolutions prévisibles. Pour choisir un tableau électrique, comptez des modules, puis vérifiez les contraintes de pose et de distribution.

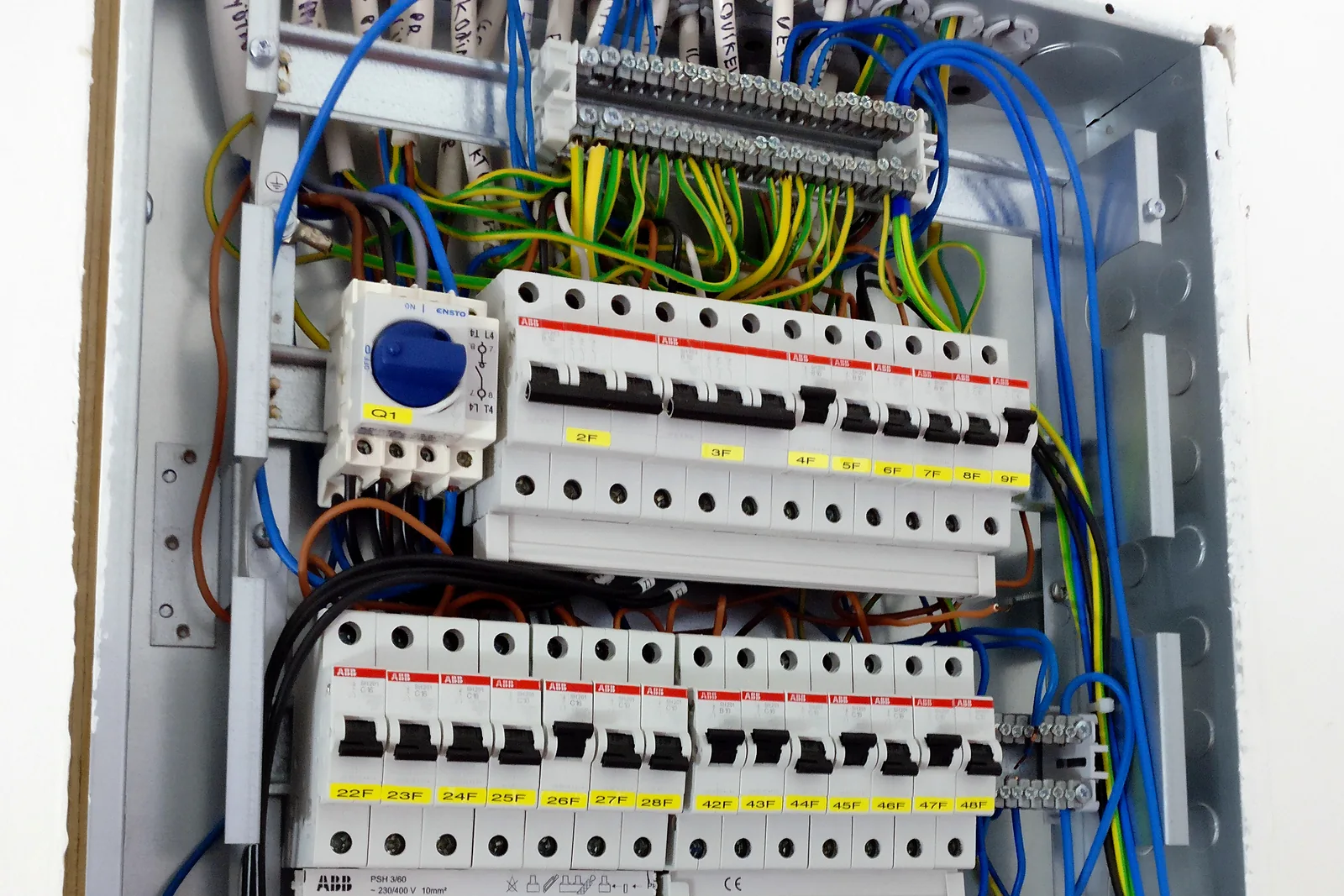

Rangées et modules : comprendre la capacité

Une rangée reçoit des appareils modulaires sur son rail. Sa capacité est exprimée en modules ; elle n’est pas égale au nombre de circuits. Un interrupteur différentiel, un contacteur, une prise modulaire ou un répartiteur peuvent occuper des largeurs différentes. Le nombre de pôles ne permet pas, à lui seul, de déduire cette largeur.

Par exemple, trois rangées de treize modules offrent une capacité théorique de 39 modules. Cette capacité doit couvrir les appareils, les accessoires qui occupent de la place et la réserve. Il faut aussi conserver le volume nécessaire aux conducteurs et à leur cheminement.

Faire un inventaire avant de choisir le coffret

Exemple de comptage

Supposons que les fiches des appareils choisis donnent 6 modules de différentiels, 18 modules de disjoncteurs, 2 modules de commande et 2 modules pour un autre équipement prévu par l’étude : le total est de 28 modules occupés. Ces chiffres illustrent une méthode, sans imposer la composition d’un logement.

Si la réserve requise est de 20 % de la capacité totale, le minimum mathématique est 28 ÷ 0,8 = 35 modules. Un coffret de 39 modules peut couvrir le total global, mais la répartition doit aussi laisser la réserve nécessaire sur chaque rangée. Il ne suffit pas d’ajouter 20 % aux modules occupés : 28 × 1,2 = 33,6 laisse moins de 20 % du total disponible.

Prévoir la réserve selon le projet

La synthèse Legrand relative à une maison individuelle en France indique une réserve d’au moins 20 % des modules, répartie sur les rangées. Ne transposez pas cette seule indication à tous les locaux : logement collectif, installations tertiaires et contraintes particulières doivent être examinés selon le référentiel applicable.

Prévoyez également les évolutions connues : nouveau circuit, gestion de chauffage ou équipement spécifique. Une place libre ne signifie pas qu’un départ supplémentaire est immédiatement admissible ; les protections, la distribution et la puissance disponible doivent être réévaluées.

Contrôler la pose et l’environnement

Comparez les dimensions extérieures, le montage en saillie ou encastré, les entrées de câbles, l’accès aux borniers et la compatibilité avec les accessoires. Pour un local exposé à l’humidité, à la poussière ou aux chocs, sélectionnez une enveloppe adaptée à l’environnement. La porte décorative ne définit pas, à elle seule, le niveau de protection du coffret.

Les appareils doivent rester accessibles pour l’exploitation et les vérifications. Le coffret de communication remplit une autre fonction : sa capacité ne remplace pas celle du tableau de puissance.

Produits à prendre en compte dans le comptage

La référence Legrand DNX³ 406775 est annoncée par Legrand comme un disjoncteur 1P+N de 20 A, courbe C, occupant un module. La largeur d’autres protections et des appareils de commande doit être relevée sur leur propre fiche. Consultez aussi l’interrupteur différentiel Legrand 411639 pour comparer une autre fonction du tableau.

Questions fréquentes

Trois rangées suffisent-elles pour une maison ?

Le nombre de rangées résulte du comptage réel et de la réserve. La surface du logement constitue un contexte, mais elle ne remplace pas la liste des circuits et équipements.

Un coffret plus grand garantit-il la conformité ?

Non. La conformité dépend également du schéma, des protections, des sections, de la mise à la terre, de la pose et des vérifications.

Faut-il commander des obturateurs ?

Vérifiez leur présence dans le coffret et les dimensions à couvrir. Les emplacements inoccupés doivent recevoir les protections prévues par le fabricant.

Peut-on prévoir une extension sur un tableau existant ?

Un électricien doit vérifier la place, la distribution et les protections. Si l’enveloppe est saturée, un autre coffret peut être nécessaire après étude.

39 modules au total : vérifier aussi la place sur chaque rangée

Le résultat global du calcul peut être juste et la répartition inutilisable. Dans l’exemple de 28 modules occupés, un coffret de trois rangées de treize modules dispose de onze modules libres au total. Si une rangée accueille treize modules, une autre neuf et la dernière six, la première ne laisse aucune réserve. Le total disponible ne corrige pas cette saturation locale. La synthèse Legrand demande de répartir l’espace libre sur les rangées.

La deuxième disposition laisse trois, quatre et quatre modules libres. Ce tableau ne valide pas le schéma électrique : déplacer un appareil impose de contrôler le groupe différentiel, l’alimentation, les conducteurs et les accessoires. Il montre seulement pourquoi l’inventaire doit aboutir à un plan rangée par rangée.

Deux vérifications indépendantes : place et charge

La largeur nécessaire ne mesure pas la capacité électrique du groupe. Une rangée peut disposer d’emplacements libres alors que son différentiel 40 A ne couvre plus le calcul de l’aval après ajout d’un chauffe-eau. Inversement, un groupe dimensionné correctement peut manquer de place pour une commande ou son auxiliaire. Le dossier doit donc présenter séparément le comptage des modules et la justification des protections.

Une évolution connue doit entrer dans l’inventaire dès maintenant

Si une extension est décidée, compter uniquement l’installation actuelle sous-estime le besoin. Avec 28 modules actuels et quatre modules supplémentaires identifiés, le total futur atteint 32 modules. Dans une hypothèse de réserve de 20 % du total, 32 ÷ 0,8 = 40 modules : un coffret de 39 modules ne satisfait plus ce calcul global. Cette conclusion arithmétique ne prescrit pas un coffret précis ; elle invite à comparer une capacité supérieure et la distribution correspondante.

Sources techniques et notices fabricant

• Legrand : tableau électrique de maison individuelle et réserve
• Legrand : caractéristiques du disjoncteur 406775

Illustration de méthode originale INTERDIF. Le comptage présenté ne constitue pas un plan de réalisation.
