Un peigne distribue l’alimentation entre des appareils compatibles. Son choix ne se résume pas à la marque ni à la présence d’un rail DIN : il dépend de la gamme exacte et des bornes des appareils. Pour sélectionner un peigne de raccordement, partez des références des protections, puis de l’association documentée par leur fabricant.

Le rail DIN ne garantit pas la compatibilité électrique

Le rail assure la fixation mécanique. Le peigne, lui, doit se présenter à la bonne hauteur, au bon pas et dans une borne qui accepte sa forme. Des appareils qui se clipsent côte à côte peuvent avoir des technologies d’alimentation différentes.

Le pas indique l’espacement des connexions. Le nombre de pôles décrit l’organisation électrique ; il ne faut pas le confondre avec la longueur en modules. Selon le système, plusieurs peignes unipolaires distincts peuvent distribuer phase et neutre. Le mot « universel » utilisé dans une gamme ne signifie pas une compatibilité avec toutes les marques.

Les six contrôles à effectuer

Peigne horizontal, vertical et répartiteur : des rôles distincts

Un peigne horizontal alimente généralement un groupe d’appareils sur une rangée. Un accessoire vertical relie des appareils ou rangées selon un système déterminé. Un répartiteur possède des bornes de distribution pour les conducteurs. Ces solutions ne se remplacent pas sans examiner le schéma d’alimentation et les caractéristiques de chaque composant.

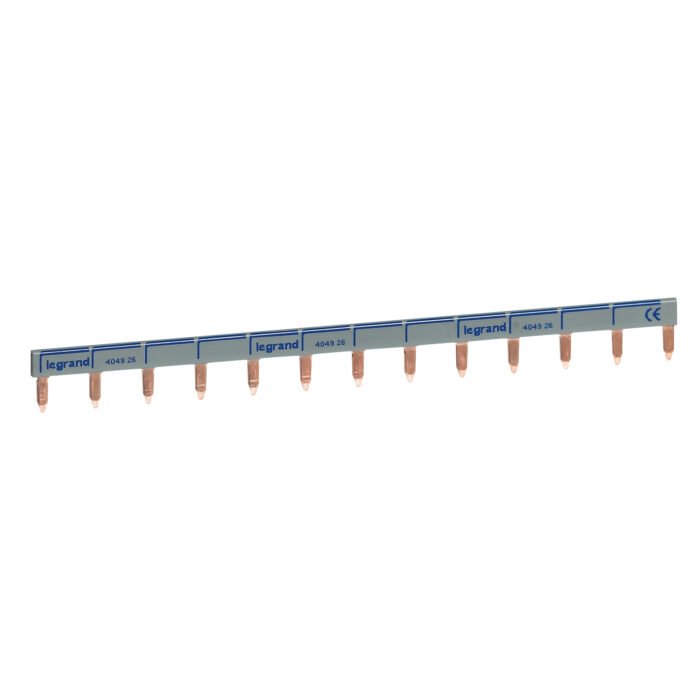

Exemple Legrand : le HX³ 404926

Legrand décrit le 404926 comme un peigne universel unipolaire HX³ de longueur 13 modules, destiné notamment aux appareils DNX³ et DX³ Uni+Neutre concernés. La présentation « Phase + Neutre » de la famille ne doit pas être interprétée comme un peigne bipolaire unique pour n’importe quel assemblage.

Le peigne Legrand 404926 doit être choisi avec les protections correspondantes et les accessoires d’alimentation prévus. Pour un appareil particulier, contrôlez sa notice avant de conclure à la compatibilité. La photographie aide à identifier le produit ; elle ne remplace pas la documentation de ses connexions.

Exemple Schneider : distinguer Resi9 XE et les autres systèmes

Le disjoncteur Schneider R9EFD616 appartient à la distribution Resi9 XE embrochable. La documentation Schneider prévoit des dispositifs et accessoires propres à ce système. Il ne suffit donc pas d’observer « 16 A » ou une largeur similaire pour lui associer un peigne classique.

Des kits de rénovation documentés existent chez Schneider. Leur existence n’autorise pas une adaptation improvisée : la référence du kit et les appareils concernés doivent être confirmés dans la notice fabricant. Une compatibilité partielle ou conditionnée n’équivaut pas à une interchangeabilité générale.

Découpe et finition : respecter la notice

Certains peignes sont découpables, d’autres demandent une mise en œuvre spécifique. Avant toute opération, vérifiez que la découpe est autorisée, les accessoires de finition et la protection des parties non utilisées. Une dent non raccordée peut rester sous tension ; les caches et obturateurs doivent correspondre au système.

Le point d’injection du courant, les sections admises et les couples de serrage ne se déterminent pas d’après une photographie. L’installation doit être mise hors tension, sécurisée contre une remise sous tension et contrôlée avant intervention par une personne compétente.

Questions fréquentes

Peut-on mélanger Legrand et Schneider sur un peigne ?

Une ressemblance mécanique ne suffit pas. Utilisez seulement une association documentée et adaptée au projet ; à défaut, retenez une solution de distribution étudiée par l’électricien.

Tous les peignes Legrand conviennent-ils aux appareils Legrand ?

Non. Les gammes, les pas, les pôles et les bornes diffèrent. Comparez les références exactes, y compris les accessoires.

Un peigne plus long est-il toujours préférable ?

La longueur doit correspondre à la rangée et aux appareils. Toute adaptation éventuelle et la protection des connexions inutilisées doivent suivre la notice.

Que fournir pour identifier un peigne existant ?

Les références des appareils, le repérage du peigne, le nombre de pôles et une photographie lisible prise dans des conditions sûres. Ne démontez pas une distribution sous tension.

Cas de rénovation : remplacer un appareil au milieu d’une rangée peignée

Le remplacement est préparé à partir de trois références : l’appareil retiré, le peigne conservé et l’appareil envisagé. Le nom de la marque constitue un point de recherche, pas une preuve d’association. La comparaison doit établir si la borne reçoit la même connexion et si l’alimentation reste dans la position prescrite. Une dent qui semble entrer dans une borne ne démontre ni son engagement correct ni le respect des conditions fabricant.

Une association se vérifie dans les deux sens

La fiche du peigne indique les familles concernées ; la notice de l’appareil précise les conditions de connexion. Lorsque les documents ne permettent pas de relier explicitement les deux références, la sélection reste ouverte. La solution consiste à obtenir la confirmation du fabricant ou à revoir la distribution avec des composants dont l’association est documentée. Forcer une connexion ou modifier une dent n’apporte pas cette preuve.

Le nombre de modules n’indique pas le nombre de conducteurs distribués

Le HX³ 404926 illustre cette distinction : sa fiche officielle le décrit comme un peigne unipolaire de treize modules. Il faut lire son organisation électrique avec la documentation de distribution. La longueur de treize modules ne constitue ni treize pôles ni la preuve qu’une pièce unique distribue simultanément toutes les phases et le neutre d’un assemblage quelconque.

Que conserver dans le dossier après intervention ?

Noter le peigne retenu, son dispositif d’alimentation, les accessoires d’extrémité et les protections associées. Pour un kit de rénovation, conserver sa référence et la notice qui établit les appareils admissibles. Ces informations permettent de réexaminer une extension sans devoir reconstruire les choix à partir d’une photographie. Le repérage des départs et la documentation électrique du tableau doivent correspondre à la configuration finale.

Sources techniques et notices fabricant

• Legrand : caractéristiques et associations du HX³ 404926
• Schneider : disjoncteur embrochable R9EFD616
• Schneider : rénovation avec kit Réno Resi9

Le visuel original explique une démarche de compatibilité ; il ne représente pas un raccordement électrique.
